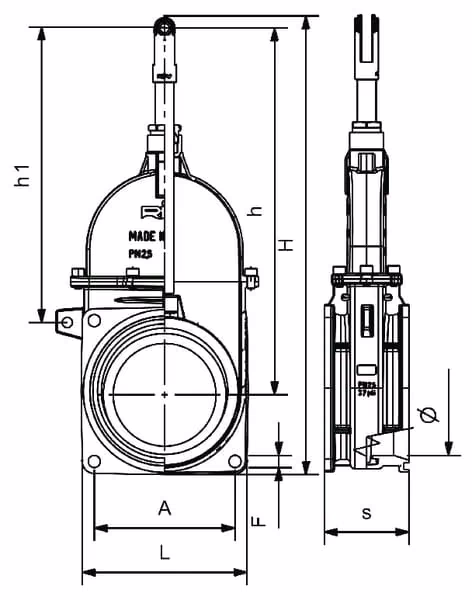

| Варіант | Номінальний діаметр прохідного отвору | Вага | Відстань по вертикалі від цетру прохідного отвору до отвору важеля | Відстань між монтажними отворами важеля (вертикальна) | Макс. Робочий тиск | Товщина фланця | Загальна висота | Відстань між монтажними болтами/отворами для кріплення фланців | |
|---|---|---|---|---|---|---|---|---|---|
| 120 mm | 7,5 kg | 350 mm | 295 mm | 3 BAR | 90 mm | 450 mm | 150 mm | ||
| 91 mm | 5,7 kg | 290 mm | 235 mm | 3 BAR | 97 mm | 385 mm | 150 mm | ||
| 143 mm | 7,6 kg | 390 mm | 320 mm | 2,5 BAR | 90 mm | 450 mm | 150 mm | ||
| 191 mm | 16,8 kg | 485 mm | 385 mm | 1,5 BAR | 111 mm | 610 mm | 180 mm |
Показано характеристики, що відрізняються між варіантами. Прокрутіть таблицю вбік, щоб побачити всі стовпці.
